Unser Produktangebot:
Produktmerkmale
- Größen (BxH in mm) von 150 x 150 bis 4000 x 4000
- Dreiseitig dichtend
- Selbsttragende Rahmenkonstruktion, betriebsfertig vormontiert
- Quadratisch oder rechteckige Form zum andübeln an die Wand
Werkstoff
- Dieser Stauverschluss wird hergestellt in Stahl feuerverzinkt, Edelstahl 1.4301, 1.4404 oder 1.4571
- Sonderwerkstoffausführung auf Anfrage möglich
- Spindelmutter wird aus MS58 gefertigt, optional RG7
- Eichen-Staubohlen
Korrosionsschutz
- Verzinkung
- Alle Edelstahlteile werden gebeizt und passiviert
- Glasperlen-Strahlen der Bauteile auf Anfrage möglich
Stauverschluss / Jalousiestau SV
Stauverschluss / Jalousiestau SV
Stauverschluss / Jalousiestau SV
Stauverschluss / Jalousiestau SV
Varianten
- Standartvarianten wie beschrieben mit Joch
- Andere Bauformen auf Anfrage möglich
- Spindelart: - steigende Spindel
- Folgende Bedienungsvarianten sind möglich: Handrad fest montiert, Handrad abnehmbar, mit Bedienschlüssel
- Rahmenkonstruktion zum vergießen oder andübeln
Zubehör
- Bedienschlüssel oder Handrad
- Edelstahl-Fraßschutz an den Eichenbohlen
- Spindelschutzrohr
- Stellungsanzeige
Einsatzbereich
- Eignet sich zum Absperren und zur Niveauregulierung von Rinnen und Gräben im - landwirtschaftlichen Bereich, im Schachteinbau sowie bei der Installation in Anlagen
Hinweis
- Für fachgerechte Bedienung ist folgende Einbau und Bedienungsanleitung Stauverschluss_SV maßgebend.
Technische Änderung sowie die Verwendung gleich- oder höherwertiger Werkstoffe bleiben vorbehalten. Darstellung unverbindlich.

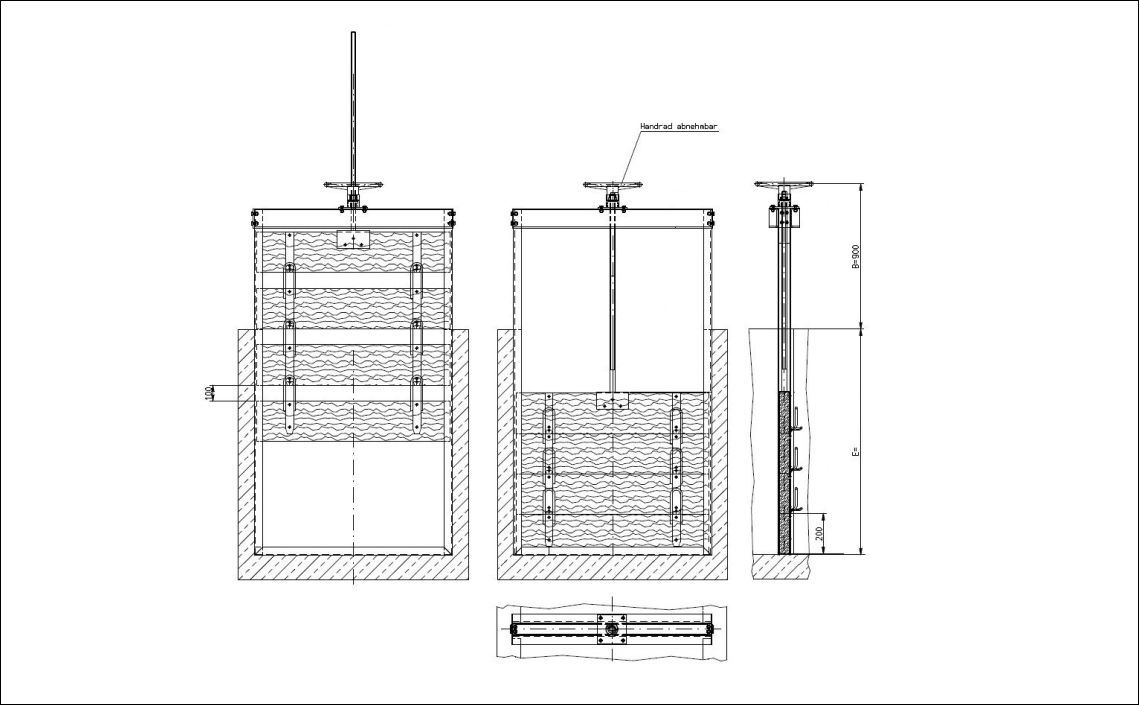

Diese Beschreibung und technische Details mit Schnittzeichnung können Sie hier als PDF Datei herunterladen.
