Unser Produktangebot Dammbalkenverschluss DBV

Produktmerkmale

  • Größe: bis LW=7000 mm
  • Dichtheit gemäß DIN-EN 19569/ Tab. 1/ Klasse 1
  • Dreiseitig dichtend
  • BEFU Dammbalkenverschlusssysteme sind beidseitig dichtend
  • Selbsttragende Rahmenkonstruktion, betriebsfertig vormontiert
  • Quadratisch oder rechteckige Form

Werkstoff

  • Spülklappen SPK werden in Edelstahl 1.4301, 1.4404 oder 1.4571 gefertigt
  • Sonderwerkstoffausführung auf Anfrage möglich
  • #
  • Segmente bestehen aus Aluminium (EN AW 6063 T6 SQ)
  • Spindelmutter wird aus MS58 gefertigt, optional RG7

Korrosionsschutz

  • Alle Edelstahlteile werden gebeizt und passiviert
  • Glasperlen-Strahlen der Bauteile auf Anfrage möglich

Varianten

  • Standartvarianten wie beschrieben
  • Andruckvorrichtung (verhindert das aufschwimmen der Segmente)
  • Andere Druckstufen und Bauformen auf Anfrage möglich
  • Rahmenkonstruktion zum vergießen oder andübeln
  • Fertigung der Segmente aus Edelstahl möglich

Zubehör

  • Dammbalkenschlüssel (dient zum manuellen Einsetzen der einzelnen Segmente)
  • Zangenbalken (ab LW=1500, bzw. bei verschweißten Aluminium-Segmente) Zangenbalken werden in Kombination mit Hebewerkzeugen Verwendet, bspw. LKW Ladekran

Einsatzbereich

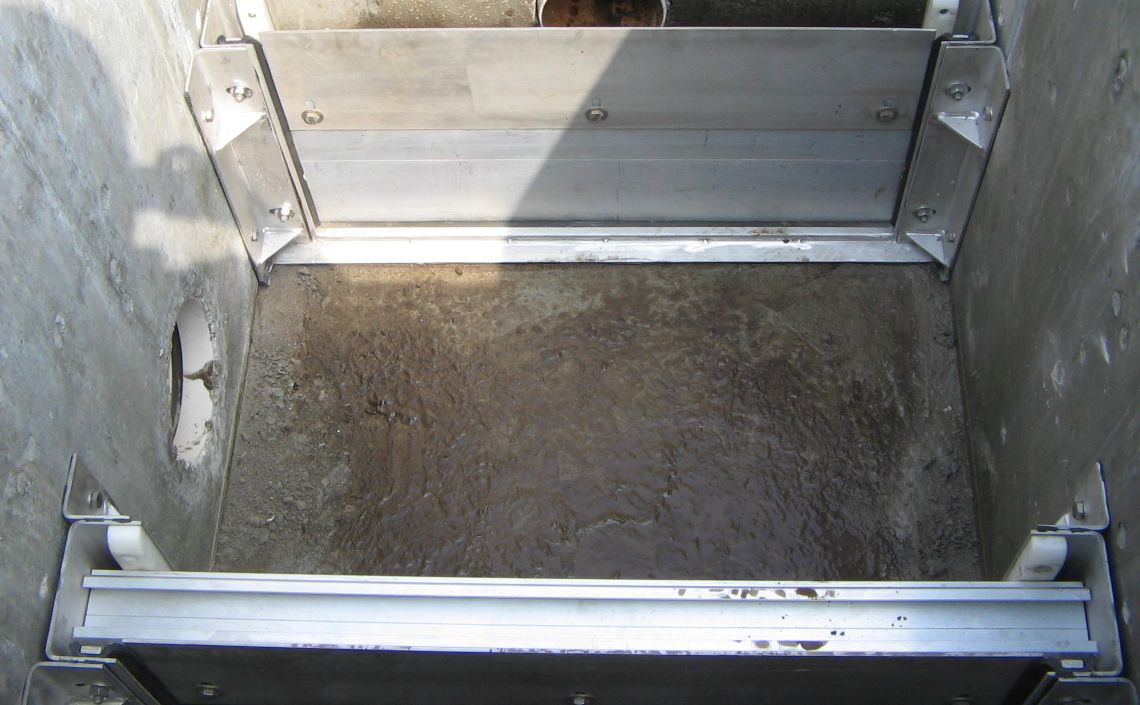

  • Dammbalkenverschlüsse sind einfache Verschlussorgane aus Aluminium-Profilen, die im eingegossenen Führungsrahmen eingesetzt werden. Sie finden hauptsächlich Verwendung als Notverschlüsse und dienen zur zeitweisen Absperrung von offenen Kanälen, mit einseitiger als auch wechselseitiger Druckbeaufschlagung

Hinweis

  • Für fachgerechte Bedienung ist folgende Einbau und Bedienungsanleitung Dammbalkenverschlus_DBV maßgebend !

Technische Änderung sowie die Verwendung gleich- oder höherwertiger Werkstoffe bleiben vorbehalten. Darstellung unverbindlich.
