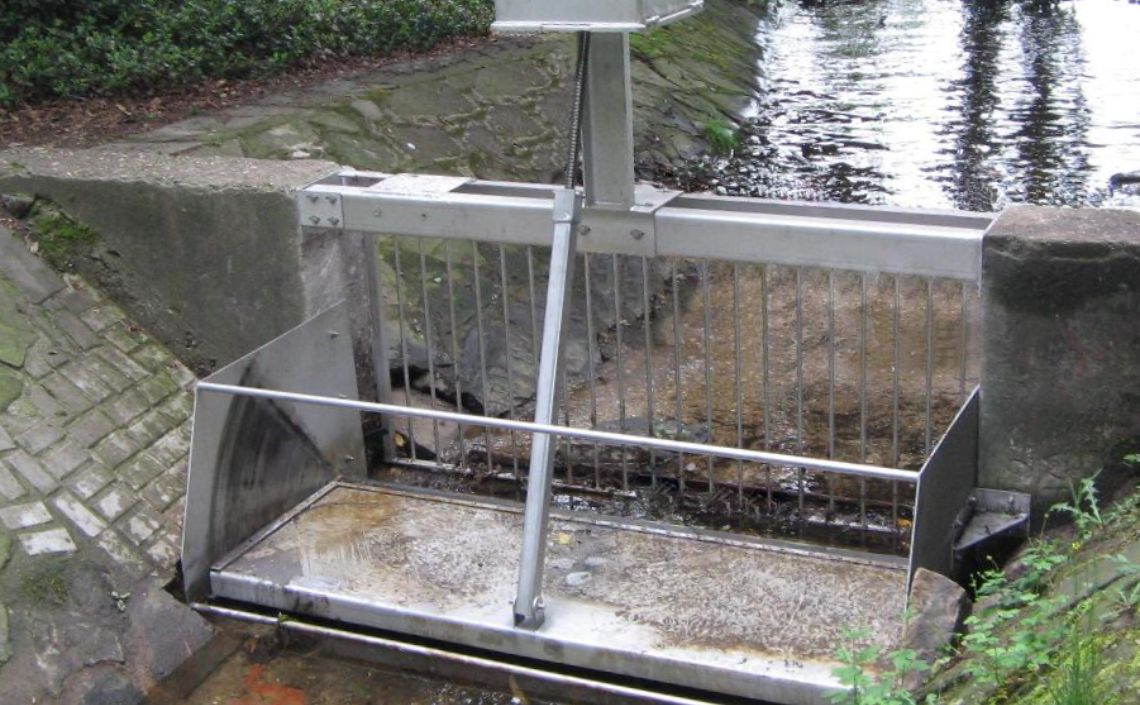

Unser Produktangebot Überfallklappwehr KW

Produktmerkmale

  • Größe: Lichte Weite bis 4000, Plattenhöhe bis 1000
  • Dichtheit gemäß DIN-EN 19569/ Tab. 1/ Klasse 2
  • Dreiseitig dichtend
  • Selbsttragende Rahmenkonstruktion, betriebsfertig vormontiert
  • Quadratisch oder rechteckige Form zum andübeln an die Wand

Werkstoff

  • Überfallklappwehre werden in Edelstahl 1.4301, 1.4404 oder 1.4571 gefertigt (Wehrrahmen, Wehrplatte)
  • Spindel aus 1.4305 oder 1.4404
  • Sonderwerkstoffausführung auf Anfrage möglich
  • Dichtungssystem bestehen aus Abwasserbeständigem EPDM, CR, bzw. NBR
  • Spindelmutter wird aus MS58 gefertigt, optional RG7

Korrosionsschutz

  • Alle Edelstahlteile werden gebeizt und passiviert
  • Glasperlen-Strahlen der Bauteile auf Anfrage möglich

Varianten

  • Standartvarianten wie beschrieben
  • Andere Bauformen auf Anfrage möglich
  • Spindelart: -steigende, -nicht steigende

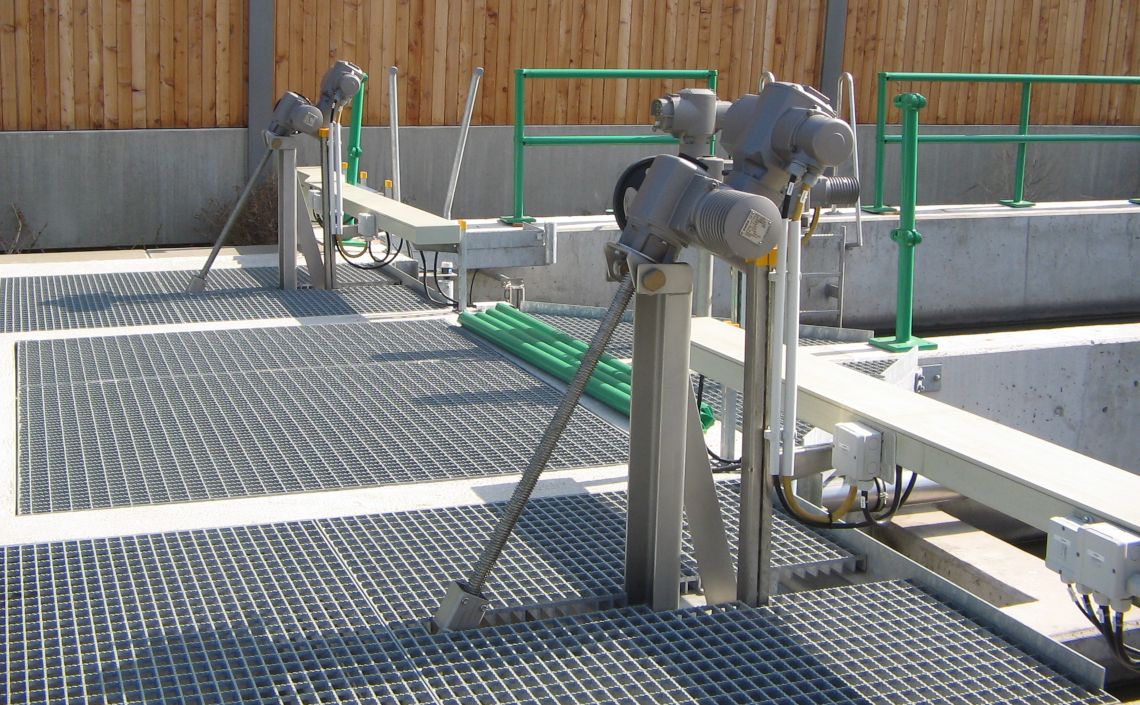

  • Bedienungsvarianten: -Handrad, -E-Antrieb

Zubehör

  • Handrad abnehmbar

Einsatzbereich

  • Klappwehre sind dreiseitig dichtend und dienen zum regulieren von Wasserständen und Durchflussmengen durch die Verstellung der Klappwehrplatte

Hinweis

  • Für fachgerechte Bedienung ist folgende Einbau und Bedienungsanleitung Überfallklappwehr_KW maßgebend !

Technische Änderung sowie die Verwendung gleich- oder höherwertiger Werkstoffe bleiben vorbehalten. Darstellung unverbindlich.

Diese Beschreibung und technische Details mit Zeichnung können Sie hier als PDF Datei herunterladen.
