Unser Produktangebot Spindelschütz S3

Produktmerkmale

  • Größen von BxH 150 x 150...4000 x 4000
  • Dichtheit gemäß DIN-EN 19569-4/ Tab. 1/ Klasse 3
  • Dreiseitig dichtend

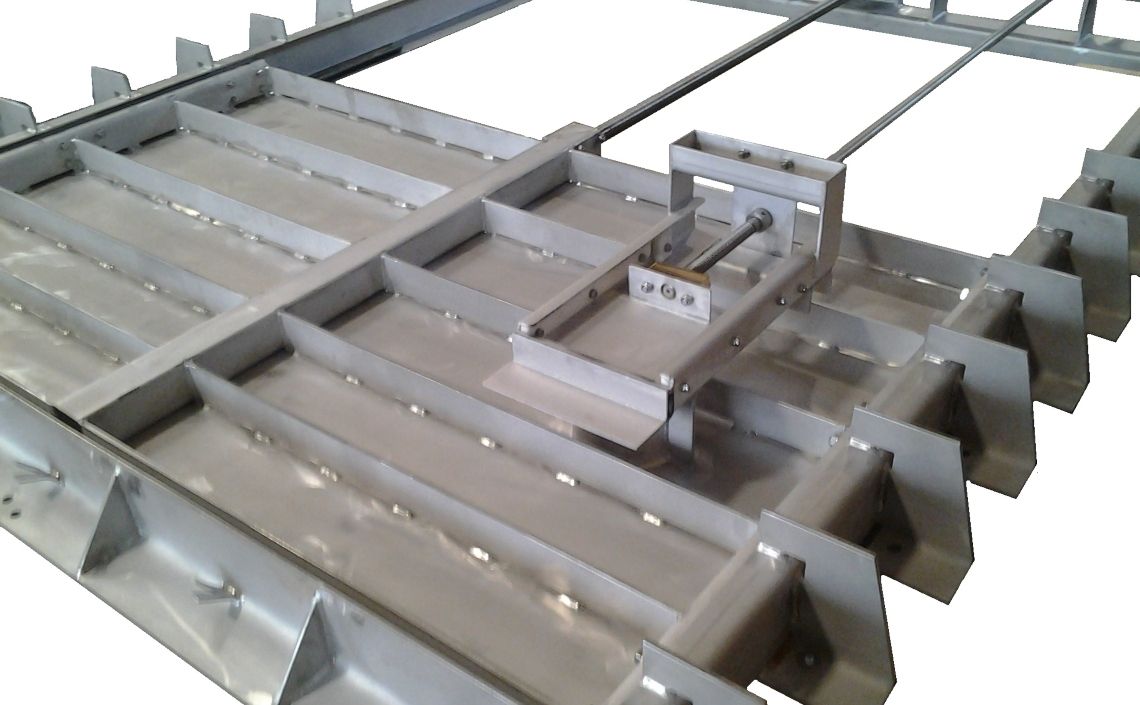

  • Selbsttragende Rahmenkonstruktion, betriebsfertig vormontiert
  • Quadratisch oder rechteckige Form zum andübeln an die Wand

Werkstoff

  • Spindelschütze werden in Edelstahl 1.4301, 1.4404 oder 1.4571 gefertigt (Schieberrahmen, Schieberplatte)
  • Spindel aus 1.4305 oder 1.4404
  • Sonderwerkstoffausführung auf Anfrage möglich
  • Dichtungssystem bestehen aus Abwasserbeständigem EPDM, CR, bzw. NBR
  • Spindelmutter wird aus MS58 gefertigt, optional RG7

Korrosionsschutz

  • Alle Edelstahlteile werden gebeizt und passiviert
  • Glasperlen-Strahlen der Bauteile auf Anfrage möglich

Varianten

  • Standartvarianten wie beschrieben
  • Spindelart: - steigende Spindel, - nicht steigende Spindel
  • Bedienungsvarianten (siehe Blatt: Bedienungsvarianten)

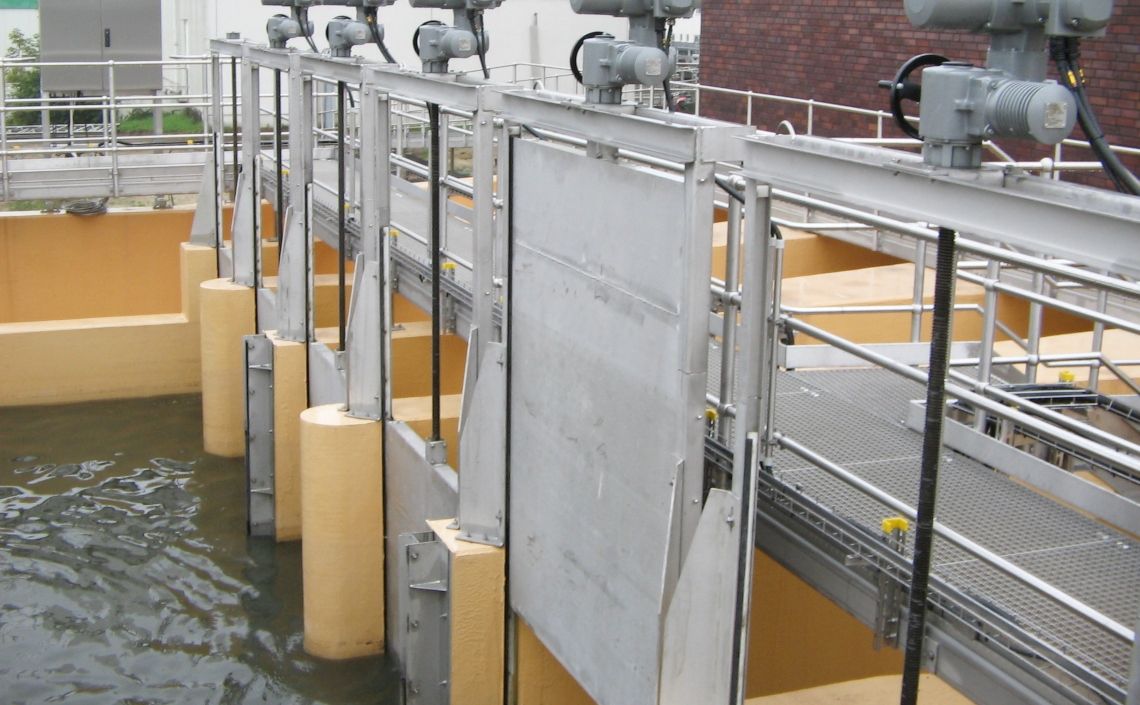

  • Rechteckige Variante bis BxH 4000x2000 werden als Doppelspindelausführung gefertigt
  • Variante mit runder Sohle
  • Ausführung für Rundschachtmontage
  • Rahmenkonstruktion zum vergießen oder andübeln

Zubehör

  • Adapterplatte für Schachteinbau
  • Fernantriebsgestänge

Einsatzbereich

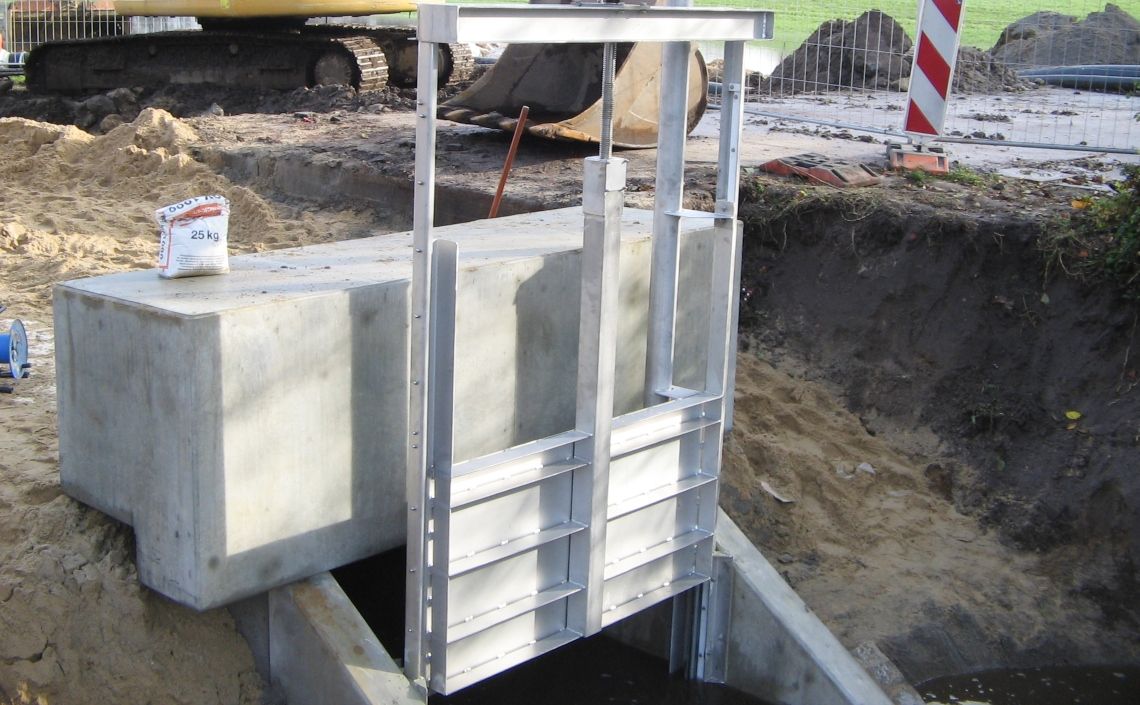

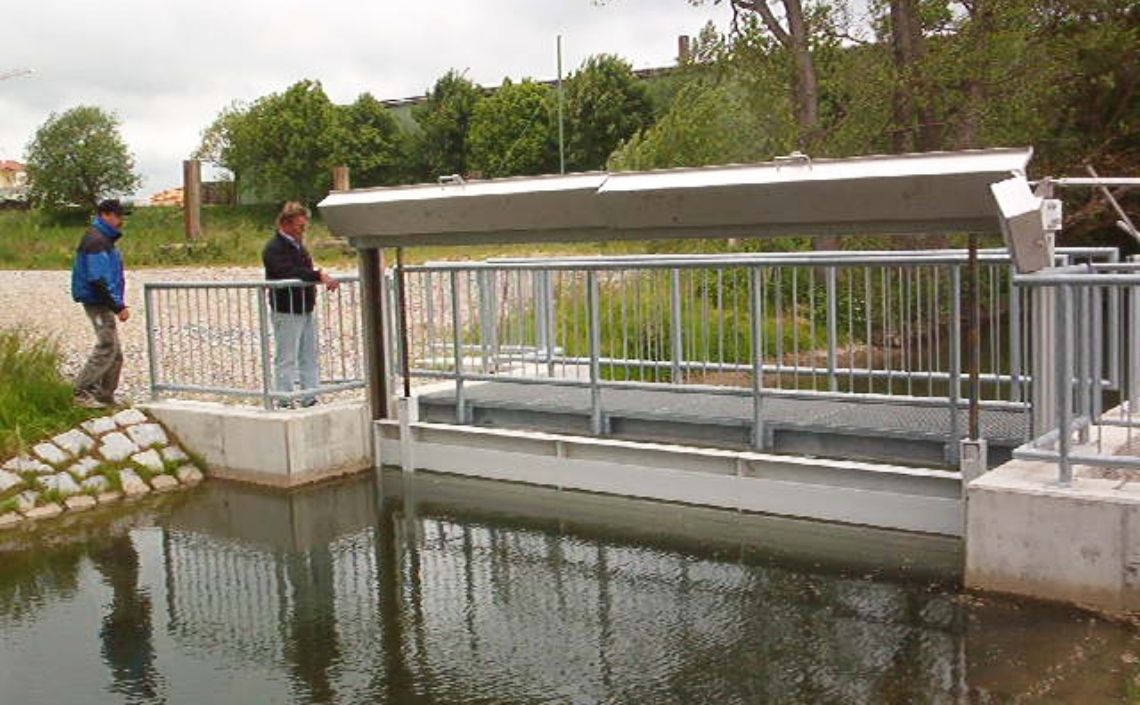

  • Spindelschütze sind dreiseitig dichtende, gehäuselose Armaturen und geeignet zur Absperrung und Drosslung von Rinnen am Zuoder Auslauf von Schächten, Becken, Gräben, usw.

Technische Änderung sowie die Verwendung gleich- oder höherwertiger Werkstoffe bleiben vorbehalten. Darstellung unverbindlich.
