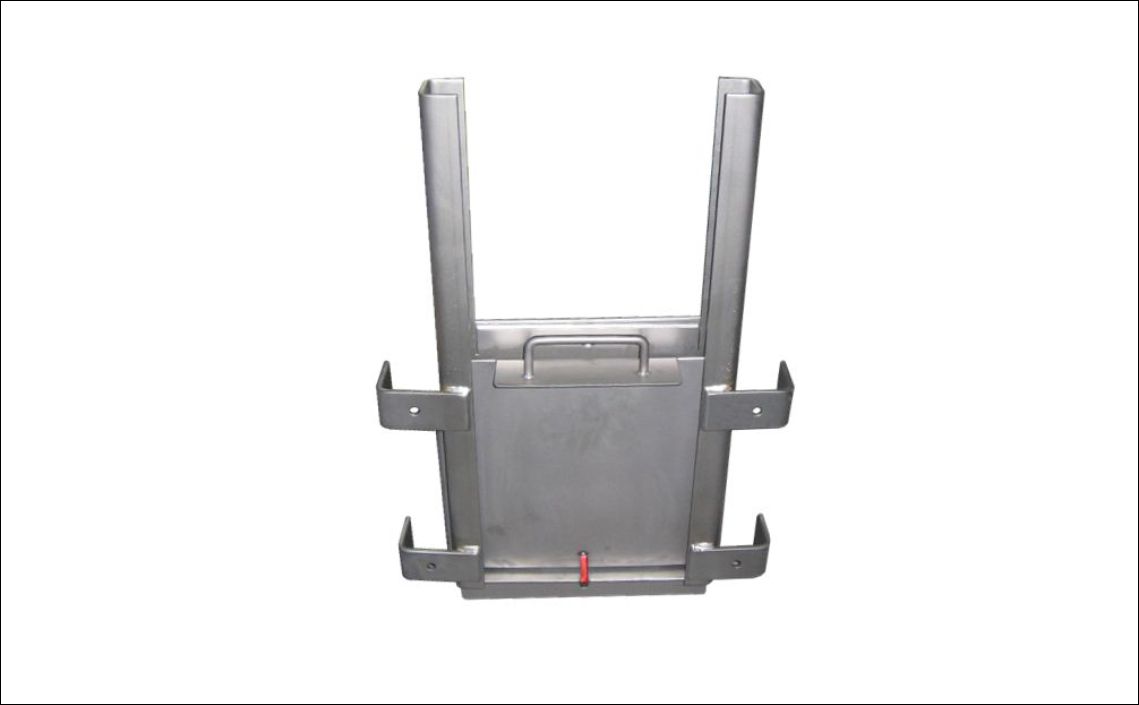

Unser Produktangebot Steckschieber/Steckschütz

Produktmerkmale

  • Größen von BxH 150 x 150...1000 x 1000
  • Dichtheit gemäß DIN-EN 19569/ Tab. 1/ Klasse 2
  • Vierseitig dichtend (Steckschieber)
  • Selbsttragende Rahmenkonstruktion, betriebsfertig vormontiert
  • Quadratisch oder rechteckige Form zum andübeln an die Wand

Werkstoff

  • Grundsätzlich wird dieses Steckschieber in Edelstahl 1.4301, 1.4404 oder 1.4571 gefertigt (Schieberrahmen, Schieberplatte)
  • Sonderwerkstoffausführung auf Anfrage möglich
  • Dichtungssystem bestehen aus Abwasserbeständigem EPDM, CR, bzw. NBR

Korrosionsschutz

  • Alle Edelstahlteile werden gebeizt und passiviert
  • Glasperlen-Strahlen der Bauteile auf Anfrage möglich

Varianten

  • Als Schützausführung (dreiseitig dichtend)
  • Standartvarianten wie beschrieben
  • Bedienungsvarianten mit Handgriff oder verlängertem Handgriff

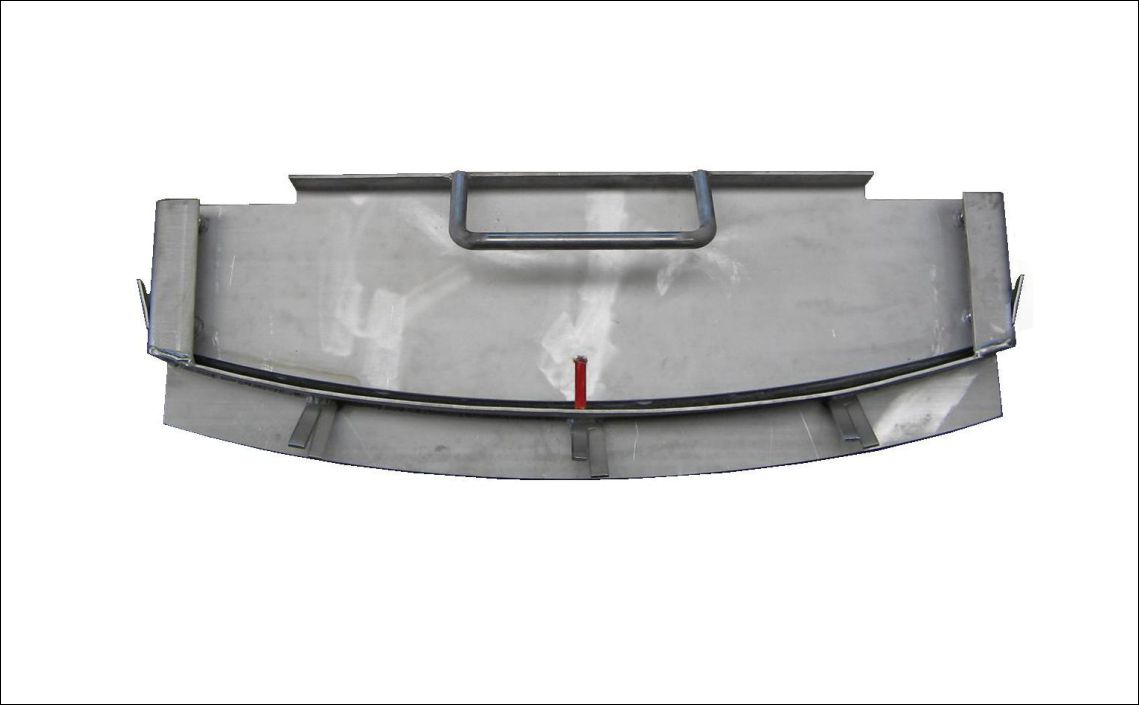

  • Ausführung mit runder Sohle
  • Rahmenkonstruktion zum vergießen oder andübeln
  • Rechteckige Ausführung bis BxH 2000x1000

Einsatzbereich

  • Steckschieber sind vierseitig dichtende, gehäuselose Armaturen und eignen sich zur Absperrung von Kanälen am Zu- oder Auslauf von Schächten, Becken, Gräben, usw.. Steckschieber werden manuell bedient, durch eine Handgriff oder Zuggestänge
  • Steckschütze sind dreiseitig dichtend, gehäuselose Armaturen und können zum Absperren von Rinnen am Zu- oder Ablauf von Schächten, Becken, Gräben, usw. verwendet werden. Steckschütze werden manuell bedient, durch eine Handgriff oder Zuggestänge

Hinweis

  • Für fachgerechte Bedienung ist folgende Einbau und Bedienungsanleitung Steckschieber_Steckschuetz maßgebend.

Technische Änderung sowie die Verwendung gleich- oder höherwertiger Werkstoffe bleiben vorbehalten. Darstellung unverbindlich.

Diese Beschreibung und technische Details mit Schnittzeichnung können Sie hier als PDF Datei herunterladen.
